NNU rapport 14, 2001


ROAGER KIRKE, TØNDER AMT


Nationalmuseet og Den Antikvariske Samling i Ribe. Undersøgt af Orla Hylleberg Eriksen. NNU j.nr. A5712

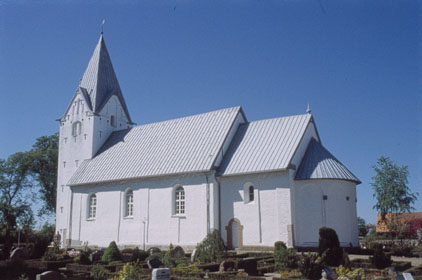

	Foto: P. Kristiansen, 2001

Tagkonstruktion
Denne rapport medtager målinger af prøver, udtaget ved forskellige lejligheder.

16 prøver, udtaget af Tage E. Christiansen, cfr. breve af 13/6-1972, 13/7-1972 og 21/8-1972. Årringsmålingerne er foretaget af Kent Havemann cfr. rapport af 13 juni 1973.

En boreprøve udtaget af Kjeld Christensen og Mogens Jacobsen i 1973.

Fire (fem) prøver indsendt af Claus Feveile i december 2000. En af prøverne (udtaget af Per Christian Madsen i 1995) var i mange stykker. Det viste sig, at der kunne samles to forskellige prøver af disse, som sandsynligvis stammer fra to forskellige træer.

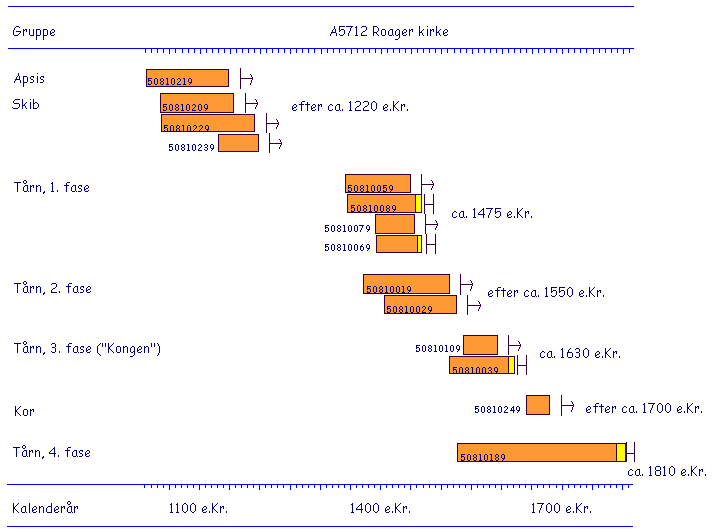

I alt er 22 prøver af Quercus sp., eg, er undersøgt. Én prøve fra apsis, fem prøver fra koret, fire prøver fra skibet og 12 prøver fra tårnet.
10 af prøverne havde splintved bevaret. 15 prøver er dateret.


Apsis
Én prøve, udtaget af spærsko nr.9, er undersøgt. Prøven (50810219), som ikke har splintved bevaret, er dateret. Årringskurven dækker perioden 1008-1150 og fældningstidspunktet for træet, som prøven stammer fra, kan beregnes til efter ca. 1165. Årringskurven passer sammen med materialet fra skibet, og på dette grundlag kan fældningstidspunktet fastsættes til efter ca. 1220 e. Kr. (se skib nedenfor).


Kor
Fem prøver af loftsbjælker er undersøgt. Tre af prøverne har splintved bevaret. Én prøve er dateret. Prøven har ikke splintved bevaret. Yngste bevarede årring er dannet i 1682. Efter tillæg for manglende splintved, kan det beregnes at træet, som har leveret tømmer til prøven, er fældet efter ca. 1700 e.Kr.
Kurverne fra to af de udaterede prøver krydsdaterer og kan sammenregnes til en middelkurve på 129 år.

Skib
Fire prøver fra bindbjælker, er undersøgt. Tre af prøverne er dateret. Yngste bevarede år er dannet i 1200. Efter tillæg for manglende splintved, kan det beregnes at træerne, som har leveret tømmer til prøverne, er fældet efter ca. 1220 e.Kr.
Den ekstra prøve, som kunne samles af stykkerne udtaget af Per Christian Madsen, kunne ikke dateres.

Kurverne fra de daterede prøver fra apsis og skib er sammenregnet til en middelkurve på 193 år (5081M002), som passer glimrende med referencekurven fra Jylland/Fyn.

Tårn
12 prøver fra tårnet er undersøgt. Syv af prøverne havde splintved bevaret. 10 af prøverne er dateret. De daterede prøver falder i 4 tidsmæssige faser.

1. fase
Fire prøver udtaget af mindre bjælker i tårn/spir, er dateret. To af prøverne har splintved bevaret. To af prøverne passer så godt sammen at de formentlig hidrører fra det samme træ. Disse to kurver er sammenregnet til en kurve, som repræsenterer dette træ og bruges i det videre forløb. Kurverne fra de tre træer er sammenregnet til en middelkurve på 133 år. Yngste bevarede årring er dannet i 1471. Efter tillæg for manglende splintved, kan det beregnes at træerne, som har leveret tømmer til prøverne er fældet ca. 1475 e.Kr.

2. fase
To prøver af kraftige bærende bjælker repræsenterer denne fase. Ingen af prøverne har splintved bevaret. Yngste bevarede årring er dannet i 1528. Efter tillæg for manglende splintved, kan det beregnes at træerne, som har leveret tømmer til prøverne, er fældet efter ca. 1550 e.Kr.

3. fase ("Kongen")
To prøver repræsenterer denne fase. Den ene af en kraftig bærende bjælke, som har splintved bevaret og den anden af en fornyelse af "Kongen", Yngste bevarede årring er dannet i 1624. Efter tillæg for manglende splintved, kan det beregnes at træerne, som har leveret tømmer til prøverne, er fældet ca. 1630 e.Kr.

4. fase
Kurverne fra to prøver, som i følge Tage E. Christiansen er udtaget af samme bjælke, er sammenregnet til en trækurve på 283 år. Prøven stammer fra tårnet og har splintved bevaret. I følge T.E.C skulle prøven have barkringen bevaret, men i følge Kent Havemann's målingsbeskrivelse kunne der ikke påvises barkring. Yngste bevarede årring er dannet i 1806. Efter tillæg for manglende splintved, kan det beregnes at træet, som har leveret tømmer til prøven, er fældet ca. 1810 e.Kr.

Splintstatistik: 20 -5/+10 år.

Katalog

Tilbage til rapportsiden

English summary:

NNU report 14, 2001

ROAGER KIRKE, TØNDER AMT

Roof construction
This report describes dendrochronological analysis of 22 samples taken on a number of occasions from Roager church.

• 16 samples taken by Tage E. Christiansen, refer to letters of June 13, 1972, July 13, 1972 and August 21, 1972. The measurements were carried out by Kent Havemann, (report, June 13, 1973).
• A drilled sample taken by Kjeld Christensen and Mogens Jacobsen in 1973.
• Four (five) samples sent by Claus Feveile in December 2000. One of the samples (taken by Per Christian Madsen in 1995) appeared in several pieces. These pieces when put together turned out in fact to be 2 samples, possibly from two different trees.



In all 22 samples of Quercus sp., oak were examined. One sample from the apse, five from the chancel, four from the nave and twelve from the tower. 10 of the samples had sapwood preserved. 15 samples were dated.

Apse
One sample, taken from an "interrupted tiebeam" no. 9, was examined. The sample (50810219), which did not had sapwood preserved, was dated. The curve from the sample covers the period AD 1008-1150 and the felling date for the tree from which the sample comes can be estimated to be after c. AD 1165. The curve fits with the material from the nave, and on this basis the felling date can be established to after c. 1220 (see nave below).


Chancel
Five samples, taken from beams over the ceiling, were examined. Three of the samples have sapwood preserved. One sample is dated. The sample did not have sapwood preserved. The outermost preserved tree-ring was formed in AD 1682. Allowing for missing sapwood, the felling date for the tree from which the sample comes, is estimated to be after c. AD 1700.
The curves from two of the undated samples crossmatch and are averaged to form a mean-curve of 129 tree-rings.


Nave
Four samples, from tiebeams, were examined. Three of the samples were dated. The outermost preserved tree-ring was formed in AD 1200. Allowing for missing sapwood, the felling date for the trees, from which the samples come are estimated to be after c. AD 1220.
The extra sample, which was put together with the pieces taken by Per Christian Madsen, could not be dated.

The curves from the dated samples from apse and nave are averaged to form a mean curve of 193 years which correlates well with the reference curve from Jutland/Funen.


Tower
12 samples from the tower were examined. Seven of the samples had sapwood preserved. 10 of the samples were dated. The dated samples fall within 4 periods in time.

1^st phase
Four samples, taken from smaller beams in the tower/spire, are dated. Two of the samples have sapwood preserved. Two of the samples cross-match so well that there is reason to believe that they come from the same tree. These two curves are averaged to form one curve, which represents the tree and is used in the further analysis. The curves from the three trees are averaged to form a mean curve of 133 years. The outermost preserved tree-ring was formed in AD 1471. Allowing for missing sapwood, the felling date for the trees from which the samples come is estimated to be c. 1475.

2^nd phase
Two samples from heavy founding beams represent this phase. Niether of the samples have sapwood preserved. The outermost preserved tree-ring was formed in AD 1528. Allowing for missing sapwood, the felling date for the trees from which the samples come, is estimated to be after c. AD 1550.

3^rd phase ("Kongen")
Two samples represent this phase. One from a heavy founding beam, which has sapwood preserved and the other from a renewal of the king post. The outermost preserved tree-ring was formed in AD 1624. Allowing for missing sapwood, the felling date for the trees from which the samples come, is estimated to be c. AD 1630.

4^th phase
The curves from two samples, which, according to Tage E. Christiansen, were taken from the same beam, are averaged to form a tree-curve of 283 years. The samples come from the tower and have sapwood preserved. According to T.E.C. the sapwood on the samples should be complete, but according to Kent Havemann's report there were no bark ring on the samples. The outermost preserved tree-ring was formed in AD 1806. Allowing for missing sapwood, the felling date for the tree from which the samples come, is estimated to be c. AD 1810.

Sapwood statistic: 20 -5/+10 years
